EXTREEM 777 AB

Salam DIYers Indonesia...

Ini satu lagi persembahan untuk anda yg hobby sound system indoor dan outdoor..

 Pcb ini Didesain semini mungkin supaya lebih simple dan Tidak makan banyak tempat di BOX .

 Bagi  anda yg sering ada job even dangdutan..
Inilah salah satu solusi power amp rakitan yang sedang anda cari dalam hal CLARITY yg lebih open dan nyaman.

 Desain ini mirip YIROSHI ..
Tapi ini bukan YIROSHI...
Ini salah satu varian desain LEACH MARSHALL..

 CERMATI YAH ...!!!

Ini untuk travo minimal 20Amp - 32v ct ~ 90v ct..



Info lebih lanjut..
Silahkan Call atau chat di
WA : 082 336 636 107.

Untuk kawan2 di wilayah manado..
PCB ini bisa di dapatkan di :


  Toko Agung Jaya
Ruko Marina Plaza blok RA-2
( belakang supermarket jumbo)
        Manado

Leach Marshall TWIN

Pcb ini didesain untuk kebutuhan POWER AMP 4chanel output dan input maupun BTL ..

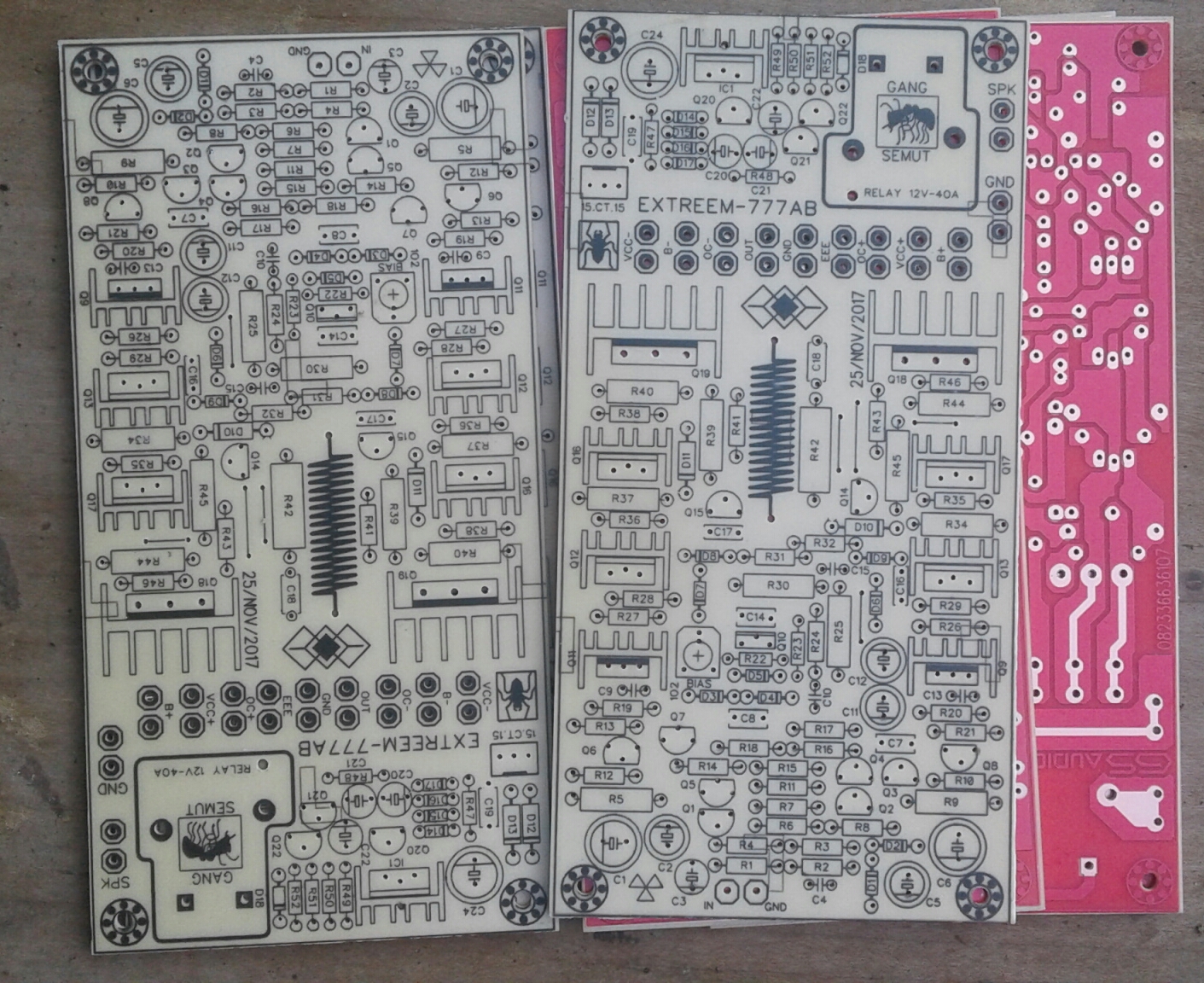

* Dimensi Pcb... 40 x 10,5cm.

* Dilengkapi inbalance dan dco protek speaker.

* Menggunakan Hs 3U 40cm.

* Direkomendasikan untuk Trafo Ct dengan output mulai dari 32v sampe 55v, minimal 25amper.
Bila menggunakan output tegangan lebih dari ketentuan diatas..dibutuhkan beberapa penyesuaian di bbrp titik..

* Dalam perakitannya... usahakan alat tempur anda minimal avo meternya dilengkapi Hfe meter dan Termometer/Pengukur Suhu.
* Abaikan dulu tentang Tr yg besar2 (TO220) dan driver akhir (TO-247 / TO264)
Cermati dulu kesesuaian pada Tr kecilnya dulu (TO-92)..karna kesuksesan dalam merakit PA ini di komponen tersebut..

* Kami selaku Pendesain Layout PCB ini tidak bertanggung jawab bilamana anda gagal dlm merakit sebab kurangnya skill terhadap pemahaman elektronika dasar dan Technic audio Power amp , maupun kurangnya pemahaman anda terhadap pembacaan ukuran komponen dan type .

  Akan Tetapi.. untuk awam/ pemula...
kami siap bantu penyelesaian perakitan pcb ini by phone maupun chat di WA : 082336636107, Pada saat anda merakit ..

*********
